彌合設計與制造之間的差距的一個重要步驟是生成 G 代碼文件。對于數控用戶來說，ArtCAM 是一個強大的工具，可以更輕松地創建復雜的圖紙并將其轉換為可加工的代碼。新手和專家用戶都能夠輕松生成 G 代碼 數控機床 按照本指南操作，該指南演示了該過程。我們可以一起分析每個階段，并幫助您為您的工作制作理想的文件。

什么是 ArtCAM？

專門 CAD/CAM軟件 ArtCAM 是用于設計和制造數控機械的。它獨特的能力可以生產出非常精確的 2D/3D 模型使其在各種行業中廣受歡迎，包括標志制作、珠寶制作、木工等。借助 ArtCAM 的各種工具，用戶可以在程序中直接繪制草圖、塑造和處理設計。ArtCAM 的直觀界面使將藝術概念轉化為精確的機器指令變得非常簡單，無論您正在創建的浮雕或雕刻的復雜程度如何。

該軟件強大的刀具路徑生成功能尤其受到歡迎，這使得為數控加工準備設計變得更加容易。在一個平臺上，用戶可以選擇適合其材料的理想刀具、改變切削深度并個性化其加工策略。對于希望使用數控機器實現其數字設計的專業人士和愛好者來說，ArtCAM 是首選，因?yàn)樗哂袕V泛的設計選項和適應性。

什么是G代碼？

用于操作數控機器的編程語言稱為 G 代碼，它指示機器的運動和動作以執行預定的任務。G 代碼是一組指令，用于指定機器的所有運動、速度和切削時間。每行 G 代碼都表示一個不同的操作，例如更換刀具、移動切削刀具或修改主軸速度。

配置設計和刀具路徑后，CAM（計算機輔助制造）軟件（如 ArtCAM）會生成 G 代碼文件。創建后，這些文件被輸入到數控機器的控制器中，然后控制器讀取指令并進行必要的切割。執行工作之前的精確設置和模擬至關重要，因?yàn)?G 代碼生成的質量決定了加工項目的精度和效率。

為什么使用 ArtCAM 生成 G 代碼？

ArtCAM 是創建 G 代碼的絕佳選擇，因?yàn)樗哂邢冗M(jìn)的設計功能和易于使用的界面。以下是數控用戶認為它更好的一些原因。

? ArtCAM 具有直觀的布局，可以實現高精度和詳細的設計 2D/3D 設計。
? ArtCAM 自帶的加工技術使刀具路徑生成更加容易。
? 支持多種數控機床。

如何使用 ArtCAM 為數控機床生成 G 代碼

使用 ArtCAM 為您的數控機器創建 G 代碼是實現設計的關鍵步驟。您的數控機器使用 G 代碼（作為其語言）將您的數字圖紙解釋為精確的運動和動作。憑借其強大的設計和刀具路徑開發功能，ArtCAM 簡化了此過程并使您更容易生成精確的 G 代碼。無論您的經驗水平如何，通過學習如何使用 ArtCAM 生成 G 代碼，您的數控項目的質量和效率都可以大大提高。

設置您的 ArtCAM 項目

在開始設計之前，正確設置項目非常重要。確保有完美的安排后再開始項目。這是你開始的方式，

? 啟動您的計算機軟件。

? 從主菜單中選擇“新模型”，然后輸入項目的尺寸。這包括厚度、寬度和高度。

? 您所使用的材料類型將決定您可以使用的切割設置。

? 指定數控機器開始切割的位置，通常是左下角或中心。

創建或?qū)肽愕脑O(shè)計

現在是時候?qū)⒛脑O(shè)計導入 ArtCAM 了。您可以直接在軟件中創建新設計，也可以從其他 CAD 工具導入設計。

在 ArtCAM 中創建新設計

? 使用矢量繪圖工具制作文本或基本形狀。借助此工具包，可以創建用于數控操作的封閉對象、曲線和線條。3D 如果您需要更復雜的設計，ArtCAM 提供建模工具。

? 您可以利用雕刻工具制作復雜的雕刻、浮雕和創建紋理。

導入設計

? ArtCAM 允許您導入 DXF、EPS 和 STL 如果您已經使用其他程序（如 AutoCAD 或 Adob??e Illustrator）規劃了項目，則可以使用以下格式。

? 只需通過導航至“文件”>“導入”來選擇文件即可。設計完成后，下一步是設置刀具路徑。

設置刀具路徑

刀具路徑是數控機器雕刻設計時遵循的路線。ArtCAM 通過為不同類型的切割提供各種刀具路徑策略來簡化流程。

刀具路徑類型

1. 2D 刀具路徑： 適用于簡單的切割操作，如雕刻或輪廓切割。這些是平面設計的理想選擇。

2. 3D 刀具路徑： 用于涉及深度和曲率的更復雜的設計，例如創建淺浮雕。

3. 鉆孔刀具路徑： 如果您的設計需要鉆孔，該刀具路徑將根據鉆頭的尺寸創建垂直孔。

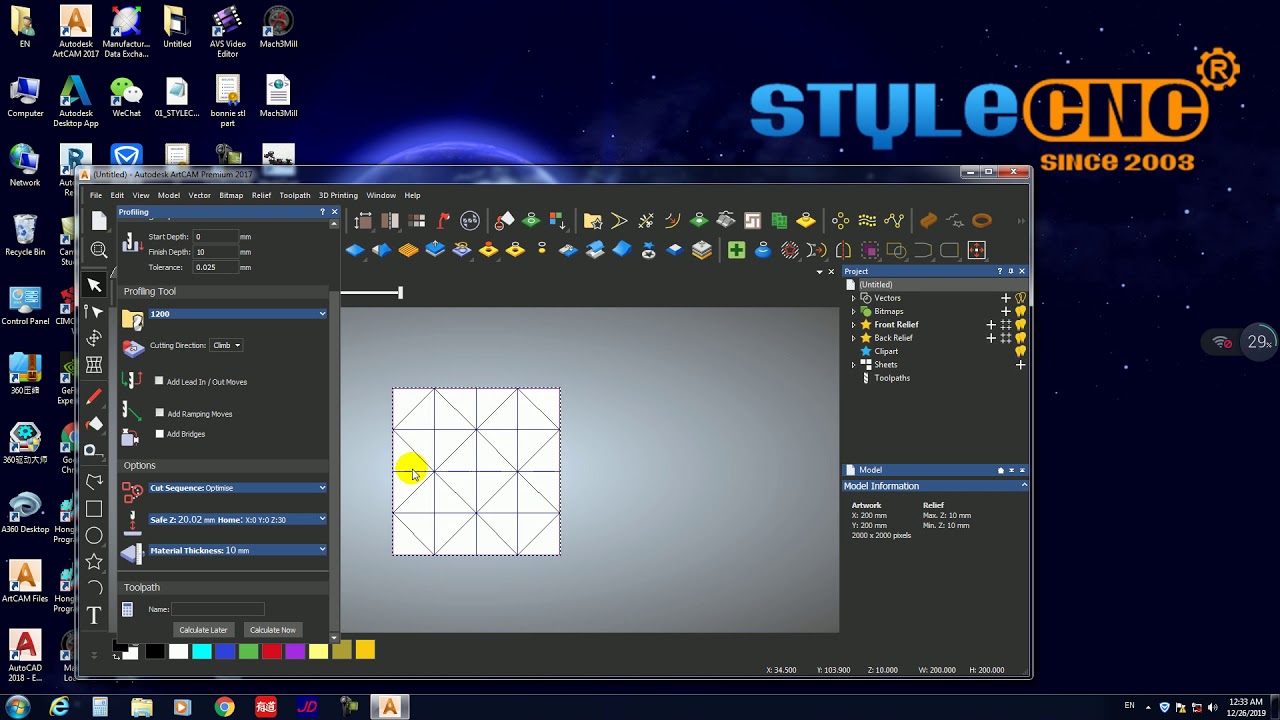

刀具路徑設置過程

? 選擇要加工的區域：要選擇您希望機器切割的設計部分，請使用 ArtCAM 中的選擇工具。

? 選擇正確的工具：通過調整直徑和切削深度等參數，ArtCAM 可讓您定義切削工具（例如立銑刀、球頭銑刀或 V 型鉆頭）。

? 定義加工參數：指定切削深度、主軸轉速 (RPM) 和進給率 (切削速度)。您要處理的材料和項目所需的精度水平將決定這些參數。

? 創建刀具路徑：參數準確后創建刀具路徑。ArtCAM 將使用您的設計和機器配置計算路徑。

模擬刀具路徑

在生成最終 Gcode 之前，模擬刀具路徑以檢查數控機器如何執行設計是一個好主意。借助 ArtCAM 的模擬功能，您可以看到切割預覽并在加工之前識別任何潛在問題。

確保材料或機器的任何部分都不會與刀具發生碰撞。如果發現任何問題，請返回刀具路徑設置并進行必要的調整。由于模擬可以消除錯誤，因此可以節省您的時間和資源。

生成 G 代碼

確定刀具路徑后，就該生成 G 代碼文件了。此步驟至關重要，因?yàn)閿?shù)控機器將使用 G 代碼執行切割操作。

生成 G 代碼的步驟

1. 選擇后處理器：ArtCAM 與許多品牌和類型的數控機器兼容。選擇合適的后處理器，將您的刀具路徑轉換為機器獨有的 G 代碼。

2. 生成 G 代碼：選擇后處理器，然后單擊“生成 G 代碼”選項。文件將以“.nc”或“.tap”擴展名保存，或以數控機器可以讀取的格式保存。

3. 保存文件：當您準備將 G-Code 文件發送到數控機器時，請將其保存在方便訪問的位置。

將 G 代碼傳輸?shù)綌?shù)控機床

現在您有了 G代碼 文件完成后，就可以將其加載到數控機器中了。根據機器的不同，有幾種方法可以做到這一點。

? USB 傳輸：許多數控機器上都可以通過 USB 驅動器傳輸 G 代碼。要使用該文件，只需將其復制到 USB 驅動器并將其插入計算機的控制器即可。

? 直接連接：使用串行或 USB 連接，某些設備可實現計算機與數控之間的直接通信。

? 無線傳輸：如果您的數控機器能夠支持無線連接，您可以通過 Wi-Fi 直接從計算機發送 G-Code 文件。

一旦上傳了 G 代碼，您就可以開始加工。

生成 G 代碼時應避免的常見錯誤

即使是經驗豐富的用戶在 G 代碼生成過程中也可能會犯錯誤。您可能會犯的一些常見錯誤包括：

1. 錯誤的刀具路徑配置：每天兩次驗證進給速度、主軸速度和刀具尺寸。

2. 忽視模擬：盡管模擬看起來很耗時，但它可以避免代價高昂的錯誤。

3. 使用錯誤的后處理器：驗證您使用的后處理器是否適合您擁有的特定數控機床。

在 ArtCAM 中優化 G 代碼生成的技巧

要實現無縫且有效的數控加工，需要優化 ArtCAM 中的 G 代碼生成。通過簡化刀具路徑、修改進給率和安排設計層，您可以節省時間并提高項目的正確性。這些小調整可幫助您充分利用機器和材料，同時提高性能。以下是最大化 ArtCAM 的 G 代碼生成的一些提示：

? 使用圖層進行復雜設計：使用圖層可以幫助您有效地管理和安排項目中的多條刀具路徑。

? 使用樣品材料進行測試：在成品上執行 G 代碼之前，先在樣品上測試該代碼，確保一切正常運行。

? 優化刀具路徑以實現更快的切割：ArtCAM 允許您調整刀具路徑以實現最大效率。

? 嘗試調整切割順序和進給速度，以實現更快的生產速度，同時不犧牲質量。

結語

使用 ArtCAM 為數控機器生成 G 代碼非常簡單。您所要做的就是設置項目、設計、制作刀具路徑并導出 G 代碼文件。只要有一點經驗，您就可以創建出色的可加工文件，以保證準確和高效的輸出。永遠不要忘記使用適當?shù)暮筇幚砥鳌⒛M刀具路徑并正確將文件傳輸?shù)綌?shù)控機器。您的數字設計現在可以輕松變成現實。
